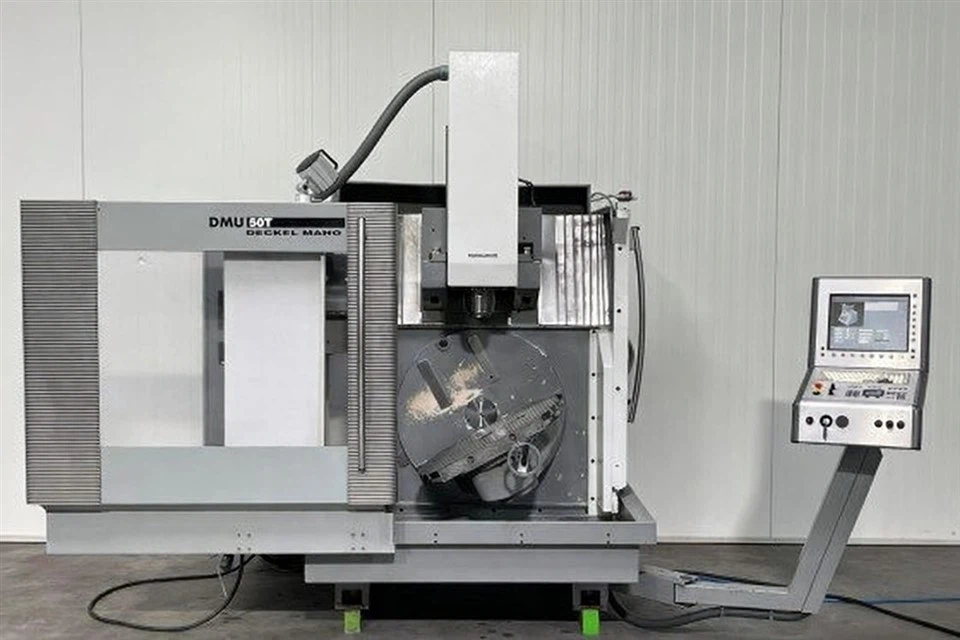

3+2 ось VMC

01.

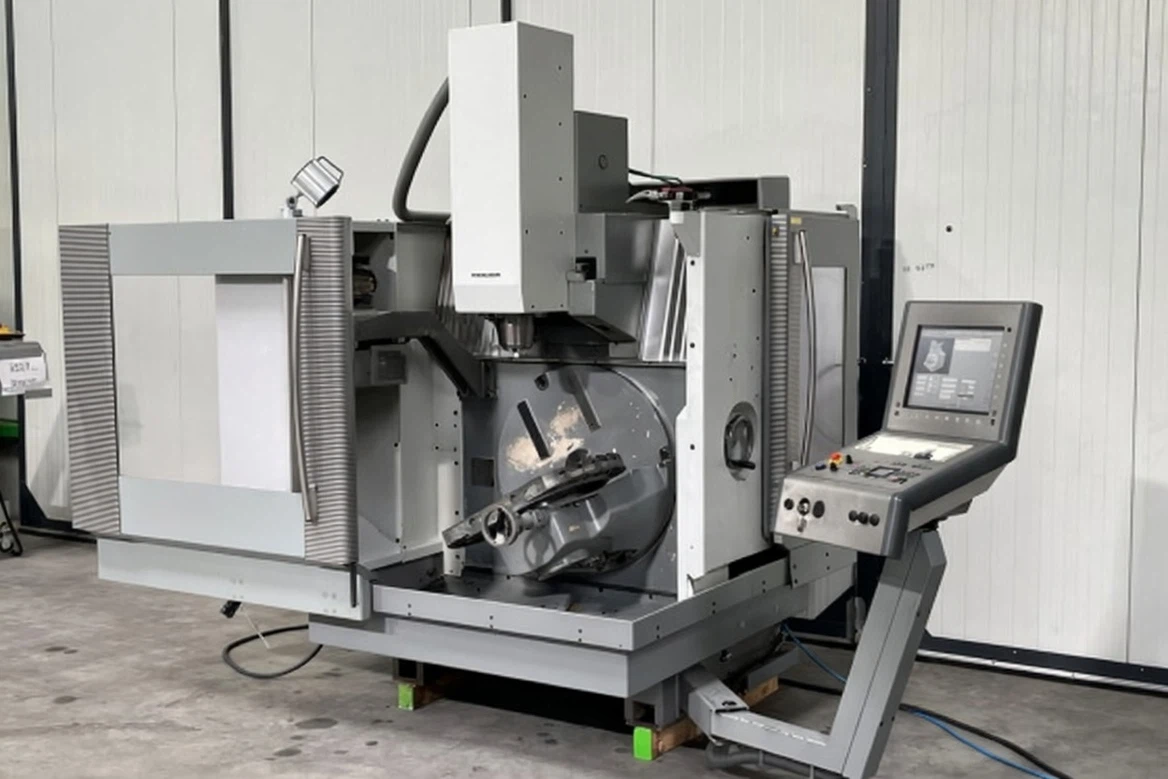

Ось 3+2 VMC сочетает в себе жесткий вертикальный обрабатывающий центр с высокоточным-поворотным наклонным столом, что позволяет выполнять сложную много-обработку за один установ. Устанавливая заготовку под необходимым углом, это сводит к минимуму необходимость повторного зажима, сокращает время наладки и улучшает общую размерную стабильность прецизионных деталей.
Созданный для изготовления пресс-форм, компонентов аэрокосмической промышленности, медицинских деталей и прецизионных механических конструкций, станок обеспечивает стабильную производительность шпинделя, отзывчивое сервоприводное движение и превосходную жесткость конструкции. Он идеально подходит для углового сверления, контурного фрезерования, боковой-обработки торцов и пяти-обработки алюминия, стали, нержавеющей стали и других конструкционных материалов.

02.

Оснащенный системой позиционирования 3+2, станок позволяет индексировать и фиксировать поворотные оси под заданным углом, в то время как оси X, Y и Z выполняют резку с высокой-точностью. Это обеспечивает эффективную и экономичную-альтернативу полной одновременной 5-осевой обработке многих призматических и полусложных заготовок.
Широко используемый для корпусов клапанов, кронштейнов, рабочих колес, приспособлений, полостей пресс-форм и деталей неправильной формы, VMC по оси 3+2 помогает производителям добиться более высокой производительности, лучшего качества поверхности и более надежной стабильности партий, одновременно сокращая необходимость замены приспособлений и ручного вмешательства.

Техническая спецификация

Элемент	Единица	3+2 Ось VMC
Перемещение по оси X/Y/Z	мм	1100/600/600
Диапазон вращения оси кондиционера	град	-30 градусов ~+120 градусов/360 градусов
Зона рабочего стола	мм	1200X600
Диаметр поворотного стола	мм	320
Грузоподъемность рабочего стола	кг	500
Расстояние от торца шпинделя до рабочего стола	мм	150-750
Точность позиционирования X/Y/Z	мм	0.008
Точность повторного позиционирования X/Y/Z	мм	±0.005
Точность позиционирования оси кондиционера	дуговая-секунда	±15
Точность повторного позиционирования оси A/C	дуговая-секунда	±8
Максимальная скорость шпинделя	об/мин	12000
Конус шпинделя	-	БТ40
Мощность двигателя шпинделя	кВт	11/15
Мощность 3-осевого двигателя	кВт	3.0/3.0/3.0
Скорость ускоренного перемещения по 3 осям	м/мин	36/36/30
Скорость подачи при 3-осевой резке	мм/мин	1-10000
Спецификация инструмента УВД	-	БТ40
Тип и емкость инструментального магазина	шт.	Тип руки 24Т
Время смены инструмента	s	2.8
Требование к давлению воздуха	кг/см²	6-6.5
Требуемая мощность	ква	30
Габаритные размеры машины (длинаXширина)	мм	3200X2800
Высота машины	мм	3000
Вес машины (прибл.)	кг	7800
